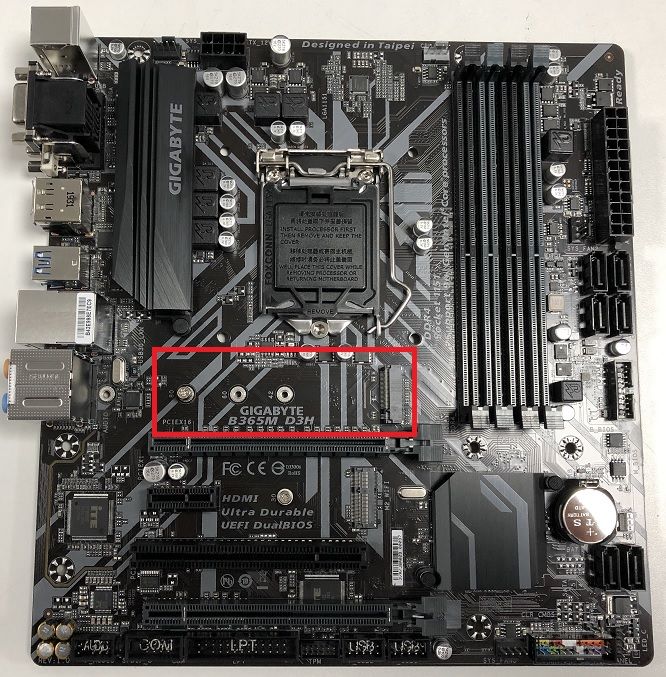

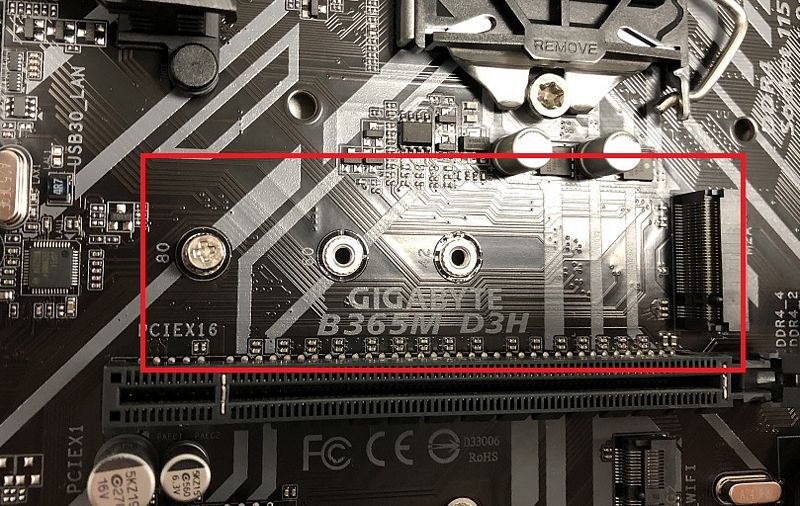

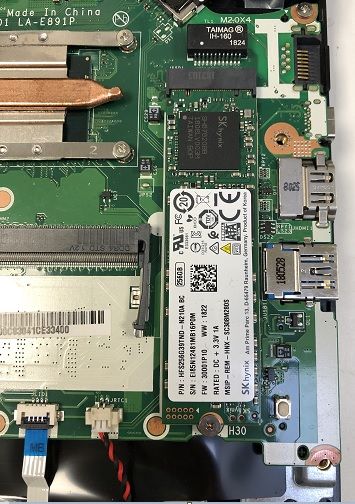

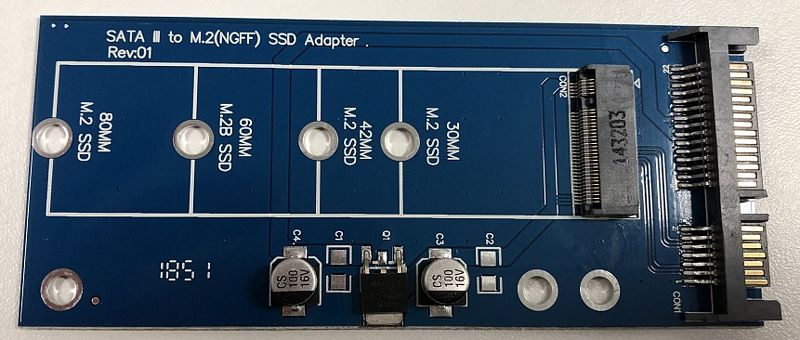

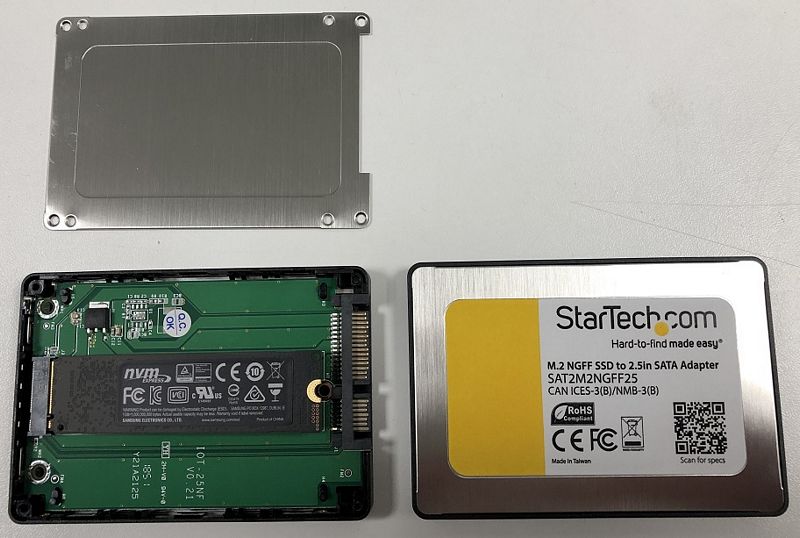

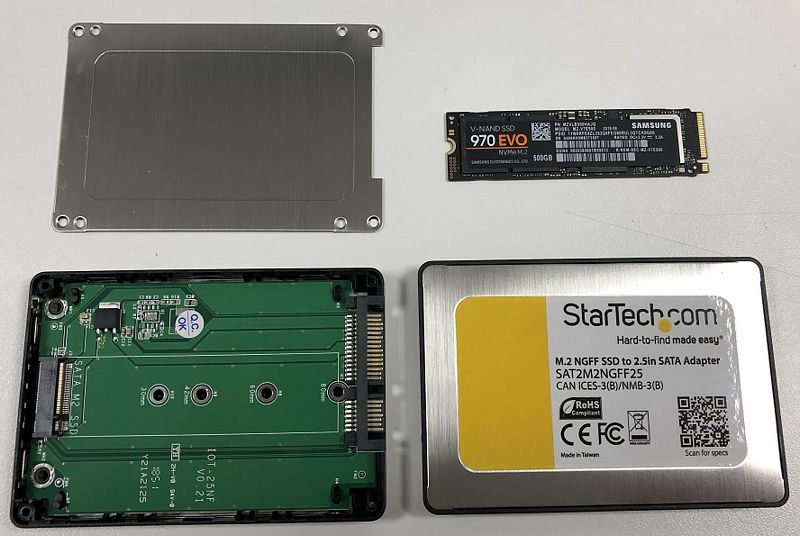

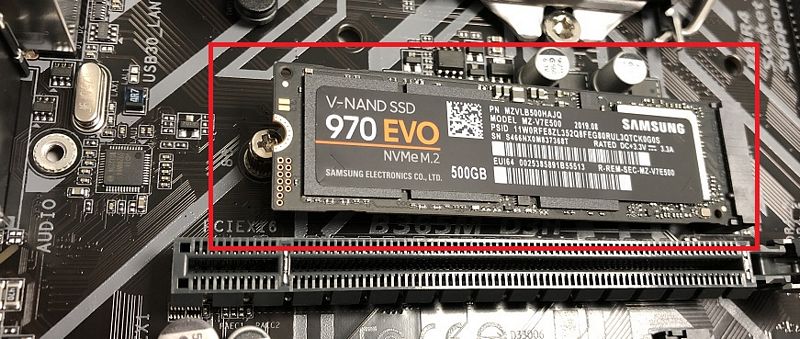

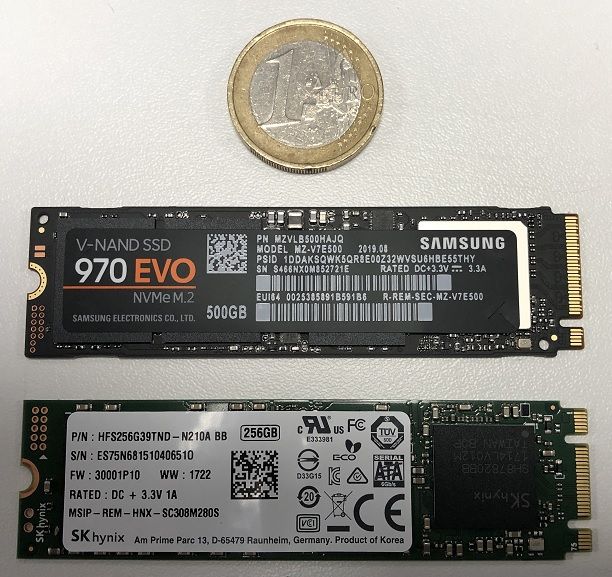

Gerelateerd - SSD, Harddisk menu Gerelateerd - M.2 Gerelateerd - NVMe Gerelateerd - NVMe behuizingen Gerelateerd - SSD ( Solid State Disk ) Gerelateerd - Samsung SSD's Gerelateerd - SSD / HDD Types Gerelateerd - Sata Gerelateerd - Kloonsoftware Nieuws over M.2 SSD : LINK - Zoeken bij Bing.com LINK - Zoeken bij Google.nl Uitleg over de termen : SSD = Solid State Drive, dit is een harddisk in vaste vorm, formaat: 2,5 inch schijfformaat, past in (bijna) elke laptop. FOTOS - SSD ( 2,5 inch formaat, past in bijna elke laptop en in elke pc ) M.2 = Voorheen bekend als de Next Generation Form Factor (NGFF), is een specificatie voor intern gemonteerde computeruitbreidingskaarten en bijbehorende connectoren. M.2 vervangt de mSATA-standaard, die de fysieke kaartindeling en connectoren van de PCI Express Mini-kaart gebruikt. Gebruikmakend van een flexibelere fysieke specificatie, maakt de M.2 verschillende modulebreedtes en lengtes mogelijk, en in combinatie met de beschikbaarheid van meer geavanceerde interface-eigenschappen, maakt de M.2 meer geschikt dan mSATA in het algemeen voor solid-state opslagtoepassingen, en in het bijzonder in kleinere apparaten zoals ultrabooks en tablets. M.2 SSD schijfstations kunnen verschillen in lengte! Ze zijn er in 30, 42, 60, 80 en 110 mm lang. Vaak is een M.2 SSD 22 mm breed, maar andere breedtes zijn ook mogelijk. Een M.2 SSD kan zijn van het type: A. : M.2 SSD, gebaseerd op SATA B. : M.2 SSD, gebaseerd op PCIe ( NVMe ) FOTOS - M.2 NGFF SSD ( Heeft 1 of 2 inkeepingen, in de aansluiting en 1 bevestigingspunt ) FOTOS - M.2 op moederbord LINK - DELL - De verschillen tussen M.2 kaarten onderscheiden LINK - DELOCK - The M.2 interface LINK - Intel - Motherboards That Support 110mm M.2 SSDs LINK - SSD / HDD Types NVMe = NVM Express of Non-Volatile Memory Host Controller Interface-specificatie (NVMHCIS) is een open specificatie voor een logische apparaatinterface voor toegang tot niet-vluchtige opslagmedia die zijn aangesloten via een PCI Express (PCIe) -bus. De afkorting NVM staat voor niet-vluchtig geheugen, vaak NAND-flashgeheugen dat in verschillende fysieke vormfactoren voorkomt, waaronder solid-state drives (SSD's), PCI Express (PCIe) add-in-kaarten, M.2-kaarten en andere vormen. NVM Express, als een logische apparaatinterface, is ontworpen om te profiteren van de lage latentie en interne parallelliteit van solid-state opslagapparaten. LINK - NVMe LINK - NVMe behuizingen mSATA = Mobile SATA is de voorloper van de M.2 Standaard Een mSATA SSD is een SSD voor opbouw op een moederbord en kenmerkt zich door 1 inkeeping in de aansluiting en 2 bevestigingsgaten aan de achterzijde. mSATA aansluitingen zijn vooral te vinden in (iets verouderde) laptops en verouderde mobiele apparaten. Moderne moederborden beschikken veelal over een moderne M.2 aansluiting. FOTOS - mSATA SSD ( Heeft 1 inkeeping, in de aansluiting ) FOTOS - mSATA op moederbord M.2 Expansion slot op het moederbord : LET OP: Niet elk moederbord beschikt standaard over een M.2 Expansion Slot. Moderne moederborden en moderne laptops hebben wel een M.2 slot op het moederbord. Oudere computers hebben dit NIET. Een M.2 Slot kan weer onderverdeeld worden in 2 soorten: A. : Een M.2 Slot, gebaseerd op SATA B. : Een M.2 Slot, gebaseerd op PCIe ( NVMe ) Controleer dus eerst of het moederbord van uw computer beschikt over een M.2 SATA of een M.2 NVMe PCIe Slot, voordat U een M.2 SATA SSD of een M.2 NVMe PCIe SSD schijf koopt! FOTOS - M.2 slot, SATA op moederbord FOTOS - M.2 slot, NVMe PCIe op moederbord VIDEO - M.2 vs NVME: What's the difference? Foto's van een M.2 Expansion slot op een moederbord voor een M.2 SSD: - Locatie van het M.2 Expansion Slot op het moederbord. Let in de praktijk op de navolgende aandachtspunten: Een M.2 slot, waarin U een SSD kunt plaatsen kan van de navolgende types zijn: - Alleen SATA compatible - Alleen PCIe NVMe compatible - SATA en PCIe NVMe compatible Bij sommige wat oudere modellen moederborden kan het zo zijn dat het M.2 slot SATA & PCIe NVMe compatible is, maar dat in de BIOS van het moederbord een instelling aanwezig is waarbij gekozen kan worden tussen M.2 SATA mode en M.2 PCIe NVMe mode maar waarbij Default ( standaard ) geldt: M.2 SATA modus. Wilt U de volle snelheid van een PCIe NVMe SSD, dan kan het mogelijk nodig zijn om deze modus eerst handmatig om te zetten van SATA modus naar PCIe NVMe modus. De wat moderne generatie moederborden detecteren automatisch of er in het M.2 slot een SSD zit van het type: SATA of PCIe NVMe. Controleer dit in de BIOS van het moederbord of dit is uw situatie mogelijk het geval is. - Detail opname van het M.2 Expansion Slot - M.2 SSD : Plaatsing op het moederbord in het Expansion Slot. FOTOS - M.2 op moederbord LINK - What Is the M.2 Expansion Slot, and How Can I Use It? LINK - How to Install an NVMe M.2 SSD Hard Drive and Why You Should NVMe M.2 SSD ( Solid State Drive ) : LINK - SSD ( Uitleg op Wikipedia, Nederlands ) LINK - M.2 ( Wikipedia, Engels ) LINK - NVM Express ( Wikipedia, Engels ) VIDEO - All SSD Types EXPLAINED Foto's van SSD FOTOS - SSD 2,5 inch FOTOS - M.2 SSD ( voor opbouw op een moederbord ) FOTOS - M.2 SSD , montage op een moederbord FOTOS - NVMe M.2 SSD FOTOS - M.2 SATA ( NGFF, Next Generation Form Factor ) FOTOS - NMVe ( Non-Volatile Memory Express, zeer snel ! ) FOTOS - M.2 PCIe to PCIe 3.0 x4 Adapter Video's M.2 SSD Nederlands VIDEO - Hoe bouw je een M.2 SSD in? Engels VIDEO - M.2 NVMe SSD Explained - M.2 vs SSD VIDEO - M.2 vs NVME: What's the difference? VIDEO - How To Install an M.2 SSD VIDEO - How To Install an M.2 SSD: Installation Tutorial with Samsung 960 Pro M2 SSD Drive VIDEO - How to install an NVMe M.2 SSD + Windows 10 SSD Optimization [Tutorial/Guide] M.2 NGFF SATA M.2 SATA is de opvolger van de mSATA connector, de Mini SATA connector. De M.2 SSD drives kunnen variëren in lengte en in aansluiting; Let goed op welk exact type aansluiting er op het moederbord zit, vóórdat U een M.2 NGFF Solid State Disk koopt! Kijk eerst in de specificaties van het moederbord, bijvoorbeeld op de site van de fabrikant van uw moederbord. Alleen moderne moederborden beschikken of 1 of meer M.2 SSD Sata-aansluitingen. Vaak bevindt zich een M.2 Sata aansluiting op het moederbord, naast de processor. Oudere moederborden hebben GEEN M.2 Sata aansluiting(en) op het moederbord. Dit is bijvoorbeeld op te lossen m.b.v. een PCI Express insteekkaart met 1 of 2 M.2 Sata aansluitingen. Deze zijn in de handel verkrijgbaar. LET GOED OP wat er precies WEL en NIET past op uw moederbord, VOORDAT U wat koopt! Een mSATA aansluiting is wat anders dan een M.2 SATA aansluiting! Benaming : M.2 2230 = 22 mm breed en 30 mm lang M.2 2242 = 22 mm breed en 42 mm lang M.2 2260 = 22 mm breed en 60 mm lang M.2 2280 = 22 mm breed en 80 mm lang M.2 2210 = 22 mm breed en 110 mm lang FOTOS - M.2 2230 , 30 mm lang FOTOS - M.2 2242 , 42 mm lang FOTOS - M.2 2260 , 60 mm lang FOTOS - M.2 2280 , 80 mm lang FOTOS - M.2 2210 , 110 mm lang FOTOS - mSATA SSD ( Heeft 1 inkeeping, in de aansluiting ) FOTOS - M.2 SATA SSD ( Heeft 1 of 2 inkeepingen, in de aansluiting ) FOTOS - PCIe M.2 Card Converters ( van ... naar ) : FOTOS - mSATA to M.2 SATA FOTOS - mSATA to M.2 NGFF SSD Converter Adapter Card FOTOS - M.2 NGFF/mSATA SSD SATA III Converter Adapter FOTOS - M.2 SSD naar 2,5 inch SATA III-adapter FOTOS - StarTech.com M.2 SSD naar 2,5 inch SATA-adapter / converter PCIe Sata insteekkaarten : FOTOS - PCIe SATA insteekkaarten Foto's van een M.2 SSD: M.2 SSD, afmeting t.o.v. een Euro munt Een M.2 SSD gemonteerd op een moederbord van een laptop: FOTOS - M.2 SSD op moederbord LINK - How to Install an NVMe M.2 SSD Hard Drive and Why You Should M.2 Converters : M.2 SSD converters zijn en in diverse uitvoering op de markt: De converters cq adapters zijn in grote lijnen onder te verdelen in 2 soorten: ( We laten mSATA even buiten beschouwing en alle M.2 breedte varianten ) 1. Een M.2 adapter, gebaseerd op SATA, voor M.2 SATA SSD's 2. Een M.2 adapter, gebaseerd op PCIe, voor M.2 NVMe SSD's Wie denkt dat in een M.2 adapter beide types passen, maakt snel een denkfout, zie het voorbeeld hieronder ... M.2 naar 2,5 inch SATA Adapter - M.2 NGFF SSD to 2,5 inch SATA Adapter - Merk: StarTech.com - Artikel: SAT2M2NGFF25 Kijk eens goed naar de onderstaande foto, hieronder... Wie goed kijkt valt op dat dit NIET past! De 500 Gb SSD is een SSD van het type M.2 NVMe PCIe en de behuizing is een M.2 NGFF SSD van het type SATA. De SSD lijkt wel in de behuizing te passen, maar PCIe en SATA gaan niet samen. Om de 500 GB PCIe in de 2,5 inch behuizing te kunnen plaasten heb je dus ook een NVMe 2,5 inch behuizing nodig. Zie de link hieronder voor meer informatie hierover: LINK - M.2 NVMe Behuizingen, M.2 NVMe adapters De foto hieronder ... OK, wanneer je de NVMe SSD op kop in de houder plaatst, dan past het met enige wringen wel, maar in de praktijk zal dit natuurlijk NIET werken, omdat een M.2 SATA behuizing niet compatible is met een M.2 PCIe NVMe SSD. Mini M.2 Adapter : -M.2 (Ngff) naar mini Sata SSD adapter kaart - Merk: Cablexpert - Artikel: EE18-M2S3PCB-01 Externe behuizing : - Externe behuizing voor een M.2 SSD - Merk: Delock - Artikel: 42570 LINK - Newegg - M Key M.2 PCIe NGFF SSD to PCI-e Express 3.0 x4 Adapter Card
